LED灯珠为什么不能用万用表检测?用万用表检测LED灯珠为什么不亮?

来源: LED灯珠厂家   作者:一成光电   时间:2021-03-05   访问量:2125

LED又称"发光二极管",是二极管的一种,所以二极管具有的特征发光二极管也同样具有。

直插LED灯珠/插件LED灯珠

二极管具有正向导通反向截至的特性,也就是它只允许电流从二极管的一端流向另外一端;如果方向相反,那么电流就会被阻挡无法通过。二极管要实现正向导通反向截至,就必须满足一个条件---正向所加电压大于导通电压。

这个是什么意思呢?举个例子:

发光二极管导电示意图

如上图所示,假设该二极管的正向导通电压为2V。当a端电压比b电压高2V时,那么该二极管导通,电流从a端流向b端;如果电压不足2V,电流无法通过。

怎么理解呢?

我们可以把二极管看成一扇铁门,铁门只允许从外往里推开,反过来从里往外推是推不开的。这就好比二极管的单向导通特征。

同样,因为这个铁门比较重,虽然从外往里可以推开,但是需要施加一定的力才行。这就好比二极管的导通电压。

万用表测发光二极管

万用表里有一个二极管档,它一般和蜂鸣档综合在一起。数字万用表的二极管档空载电压(即万用表不接电阻时,两个表笔之间的电压)很低,一般为3V左右,不同的万用表可能有些许差别。

不同颜色及型号的发光二极管的导通电压是不一样的,一般红色、黄色、橙色发光二极管的压降为1.8—2.2V左右;白色、绿色、蓝色、粉色发光二极管的压降为2.7—3.3V左右;家用的LED灯珠一般在3V左右。

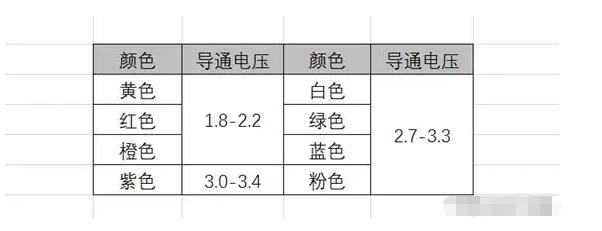

不同颜色LED灯珠导电对照表

总结

因为不同的发光二极管导通电压不一样,这个参数范围很大,所以万用表测LED灯珠不亮这是很正常的。就算是同一个万用表测不同颜色的LED灯珠,它们的亮度也是不一样的,一般红色最亮、蓝色最暗,紫色甚至都不能点亮。

由此可知,万用表测LED灯珠不亮,可能原因是表笔和二极管的正负极接反。

对于指针万用表,黑表笔接二极管正极、红表笔接二极管负极;对于数字万用表,红表笔接二极管正极、黑表笔接二极管负极。

如果在表笔连接正确的情况下,万用表测LED灯珠不亮,主要原因是万用表输出电压不够、二极管导通电压较高所导致的,建议换成×100档或×1K档位测量。
