趣谈贴片LED灯珠的组成

来源: LED灯珠厂家   作者:一成光电   时间:2021-03-11   访问量:1098

LED灯的用处是啥?

发光嘛!

那么每个LED灯的都会有个核心,那就是发光的核心。

这个核心就叫做晶片,也可以叫LED芯片。

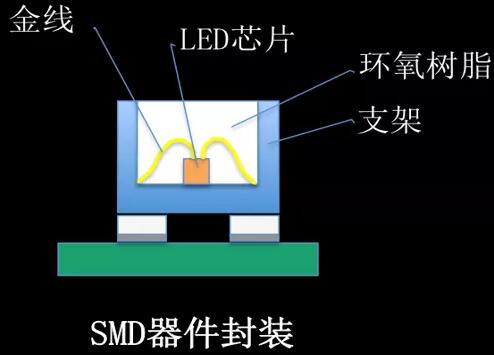

贴片LED灯珠封装示意图


LED芯片又是啥样的呢?

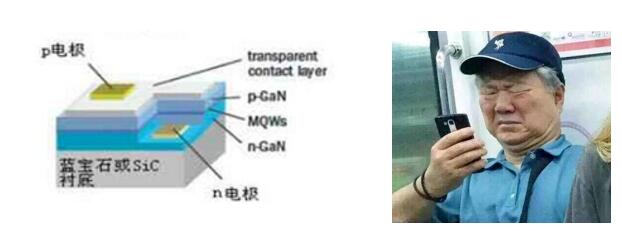

贴片LED灯珠-芯片

不用担心,这个图你只需要关注两个东西就好了:

p电极与n电极。

当p电极与n电极接通正向导通电压时,晶片就能正常工作,进行发光了。

那怎么让这两端接通电压呢?

连出来就好了嘛!

所以这就是为什么你会看到上面的图,都会有两根线从晶片上"长"出来,连接到支架上。

那作为一个核心,肯定得小心呵护呀!

外面的世界那么乱,时不时就来个潮湿,碰撞什么的核心就木得了。

贴片LED灯珠-晶片

那有什么可以保护晶片呢?

伟大的前人们发现保护的方法很多,但是都会影响晶片的发光效率。

总不能蒙一层黑布在上面保护吧。

这时候环氧树脂这个材料就被利用到了。

贴片LED灯珠-环氧树脂

其最重要的性能就是:

按材料的透光率大小,可将其分为如下三类:

透明材料对波长400nm~800nm可见光的透光率在80%以上;

对半透明材料波长400nm~800nm可见光的透光率在50%~80%之间;

不透明材料对波长400nm-800nm可见光的透光率在50%以下。

再加上其他的耐热性,收缩率,粘接性等等...

当然还有很多其他材料,不过这就超纲了。(我也不会)

表情

这会儿保护也有了,总要有个给晶片落脚的地方吧?

诶(↘↗),来给晶片安排个坐骑!

要便宜实惠,超耐热,超耐摔的!

PPA支架帮到你。

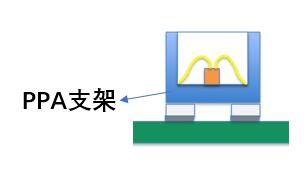

贴片LED灯珠支架示意图

PPA中文名称:聚邻苯二甲酰胺,是一种耐高温尼龙料,强度比较高,性能优于普通尼龙料,可以用来做LED支架,应该非常广泛,是一种很好材料,

晶片说:

"能给老子在坐骑上开个口吗?我要连接电压进来!"

"没问题!"

贴片LED灯珠引脚示意图

诶,不对,你这怎么有四个引脚??

前面说到,我是由三种LED发光芯片组成。

那么一个LED灯珠里,就会有三个LED芯片。

为了节省引脚:

三个LED芯片的p极同时接在同一个引脚上。

三个LED芯片的n极则分别接在不同引脚上。

所以就需要四个引脚啦!

至此,一颗新鲜热辣的正装表贴灯就这么出炉了!


内容标签: 贴片LED灯珠
